9月12日上午，國家礦山安全監察局召開全國礦山安全信息化建設專題視頻會議，推進落實應急管理部、國家礦山安監局工作部署，總結礦山安全信息化建設經驗，分析短板、查找不足，進一步統一思想、明晰方向，明確任務、落實責任，加快全國礦山安全信息化建設步伐。
會議要求，按照“急用先行、邊建邊用、先聯網后智能”的原則，將全國礦山安全感知數據、監測預警和監管監察業務數據，全部接入國家局統一平臺，到2023年底前要接入煤礦水害、露天礦山邊坡、尾礦庫等監測數據，完善礦山安全風險監測預警“一張網”；到2024年要實現智能預警、關聯預警，提升預警自動化、智能化水平；到2025年要開展數據深度分析應用，在防范非法違法生產手段上要有突破。最終實現全國上下礦山安全基礎數據共享融合、信息系統互聯互通、監測預警和監管監察能力顯著提升。
尾礦庫監測系統解決方案尾礦庫監測系統解決方案
尾礦庫在線監測系統是在尾礦庫庫區以及尾礦壩、排洪設施等構筑物上布置電子監測設備、傳感器及供電、通信等設施，通過工程測量、網絡通信及計算機技術實現對尾礦庫安全進行全天候自動監測、監控、分析和預警的系統。
南方測繪于2007年承建首個礦山尾礦庫監測項目，經過十幾年技術研究與工程實踐，融合應用北斗高精度定位、邊緣計算、物聯網、LORA無線組網以及云計算等先進技術，形成了集采集、傳輸、分析、預警為一體的尾礦庫安全監測解決方案。
礦山尾礦庫安全監測系統框架圖
尾礦庫安全監測內容
尾礦庫安全監測項目主要包括：
壩體位移監測
浸潤線監測
庫水位監測
干灘監測
降水量監測
視頻監控
......
壩體表面位移監測
表面位移監測是最能直接反映結構體安全與否的監測項目，基于北斗高精度定位技術可快速獲取監測點毫米級三維形變量。
2020年以來，南方相繼推出了三款一體化北斗接收機產品，依次為北斗位移棧MR1、自組網北斗位移棧MR2、一體化北斗位移棧MR3。其中，MR2與MR3是國內首發的具備前端組網解算功能與高度集成一體化的測地型GNSS接收機。位移棧系列產品不斷更新升級，高度匹配不同行業、不同場景的應用需求。
左：北斗位移棧MR1
中：自組網北斗位移棧MR2
右：一體化北斗位移棧MR3
壩體內部位移監測
內部位移監測是反應尾礦庫體內部變形量的監測項目，結合表面位移監測，可以立體反應結構體的變形情況。

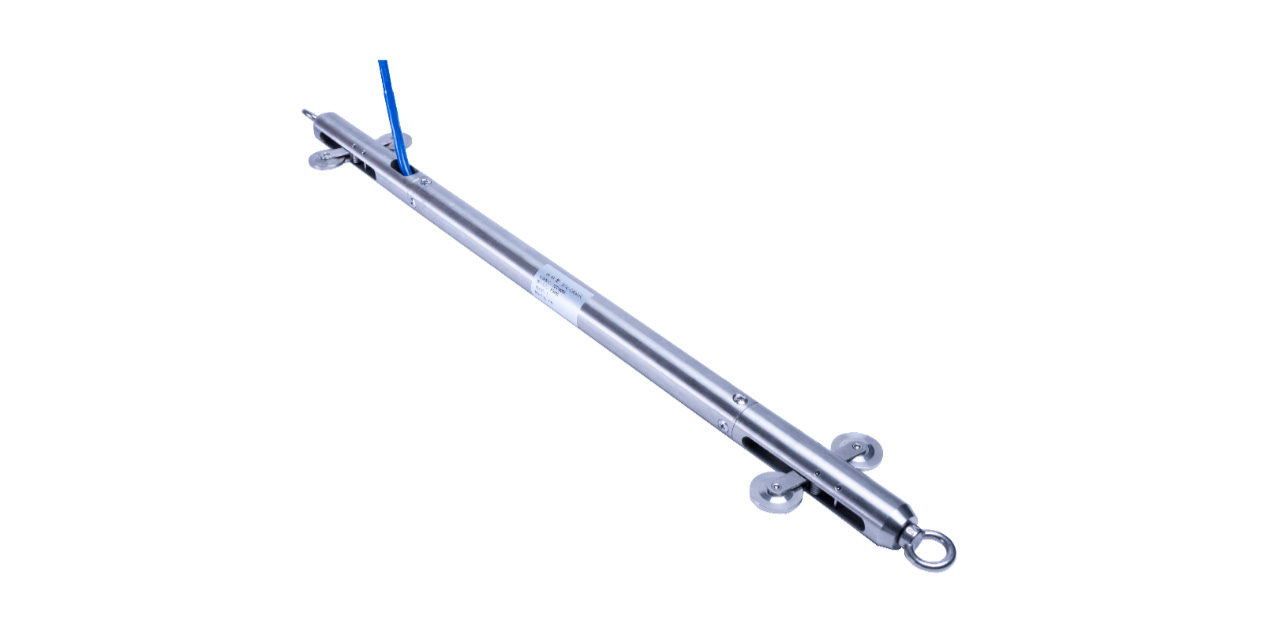

南方NF-CX01固定式測斜儀由固定式測斜儀、測桿、導向輪、傳輸電纜等組成。設備采用耐沖擊型傾斜傳感器，可靠性好、穩定時間快，可方便實現測量的自動化，廣泛適用于邊坡、尾礦庫、土石壩、面板壩、路基、基坑、巖體滑坡等結構物的水平或垂直位移監測。
NF-CX01型固定式測斜儀
壩體浸潤線監測
浸潤線監測可以獲取壩體整體滲流情況，與表面位移監測相結合，可以立體反映壩體的變形情況。
NF-SY01型振弦式滲壓計由透水部件、感應膜板、振弦及激振電磁線圈等組成，適用于長期埋設在水工結構物或其它混凝土結構物及土體內，測量結構物或土體內部的滲透(孔隙)水壓力。
NF-SY01型振弦式滲壓計
壩體庫水位監測
庫區的水位線相當于尾礦庫的生命線，通過庫水位監測可以實時獲取庫區水位變化情況，了解庫區安全狀態。
NF-RLG001雷達水位計基于精確時間測量的電磁波測距技術，具備高精度、大量程、高可靠、安裝簡便、免維護等特點。
NF-RLG001雷達水位計
干灘監測
干灘監測主要監測干灘高程、干灘長度與干灘坡度。干灘長度是衡量尾礦庫是否安全運行的重要指標，如果超標可能引發庫內水位漫頂、尾礦庫潰壩等重大安全事故。
NF-ULG001南方超聲波物位計是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量?jī)x器，結合庫區相關傳感器監測數據，可實時反映當前不同測點的干灘長度信息。設備具備高精度溫度補償，適用于水庫、尾礦庫、渠道等各種野外環境。
NF-ULG001超聲波物位計
降雨量監測
降雨是引發潰壩等地質災害的直接因素，在尾礦庫附近設置降雨量監測站，加強對降雨量的實時監控，有利于分析尾礦庫的安全情況，為尾礦庫預警提供可靠的參數。

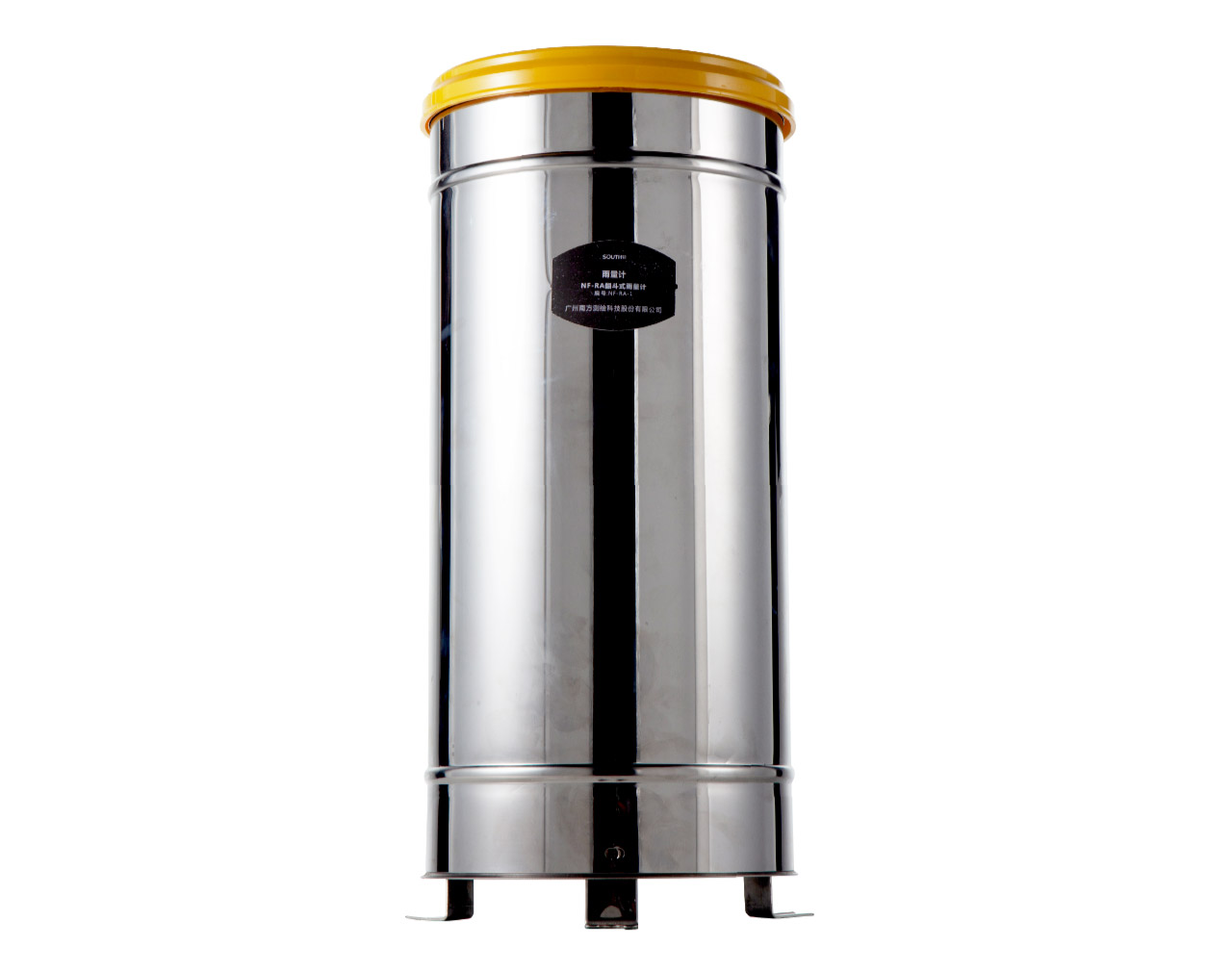

NF-RA型翻斗雨量計具有雨量數據智能采集、長期固態存儲和遠距離傳輸功能。
NF-RA型翻斗雨量計
視頻監控
視頻監測點主要布置在尾礦庫重點區域、初期壩、堆積壩、尾礦排放口及排洪系統進、出口處，實時提供庫區監控視頻，給管理人員最直觀的現場情況。
高清視頻球機
SMOS礦山尾礦庫監測預警系統
南方擁有專業的研發團隊和豐富的軟件開發經驗，具備行業軟件平臺定制化研發能力。SMOS監測云平臺是南方測繪自主研發、具備完全自主知識產權的一套高精度監測預警軟件，高效助力礦山行業信息系統互聯互通、監測預警和監管監察能力顯著提升。

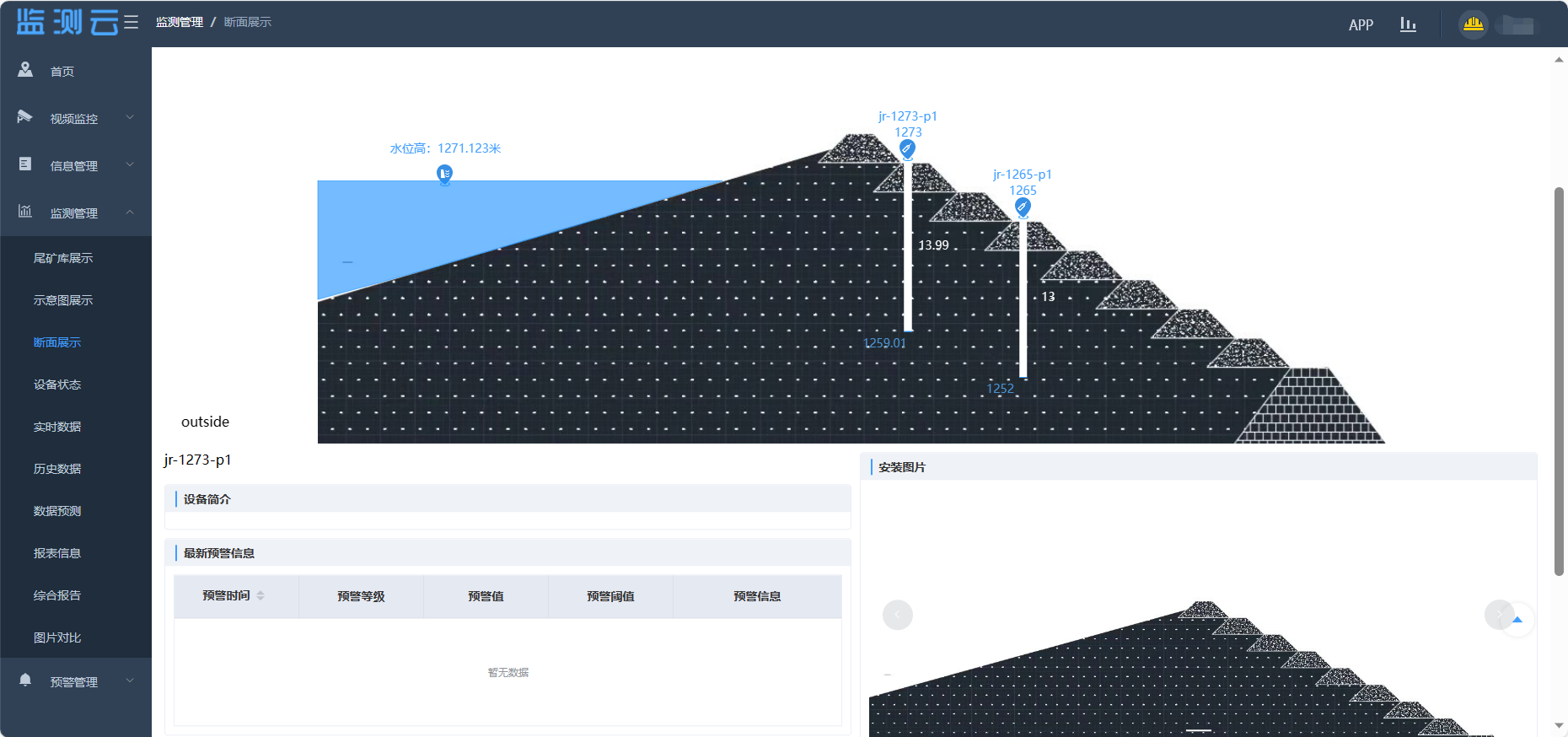

實時數據展示
云南省尾礦庫監測項目
左：GNSS監測站 右：干灘監測站

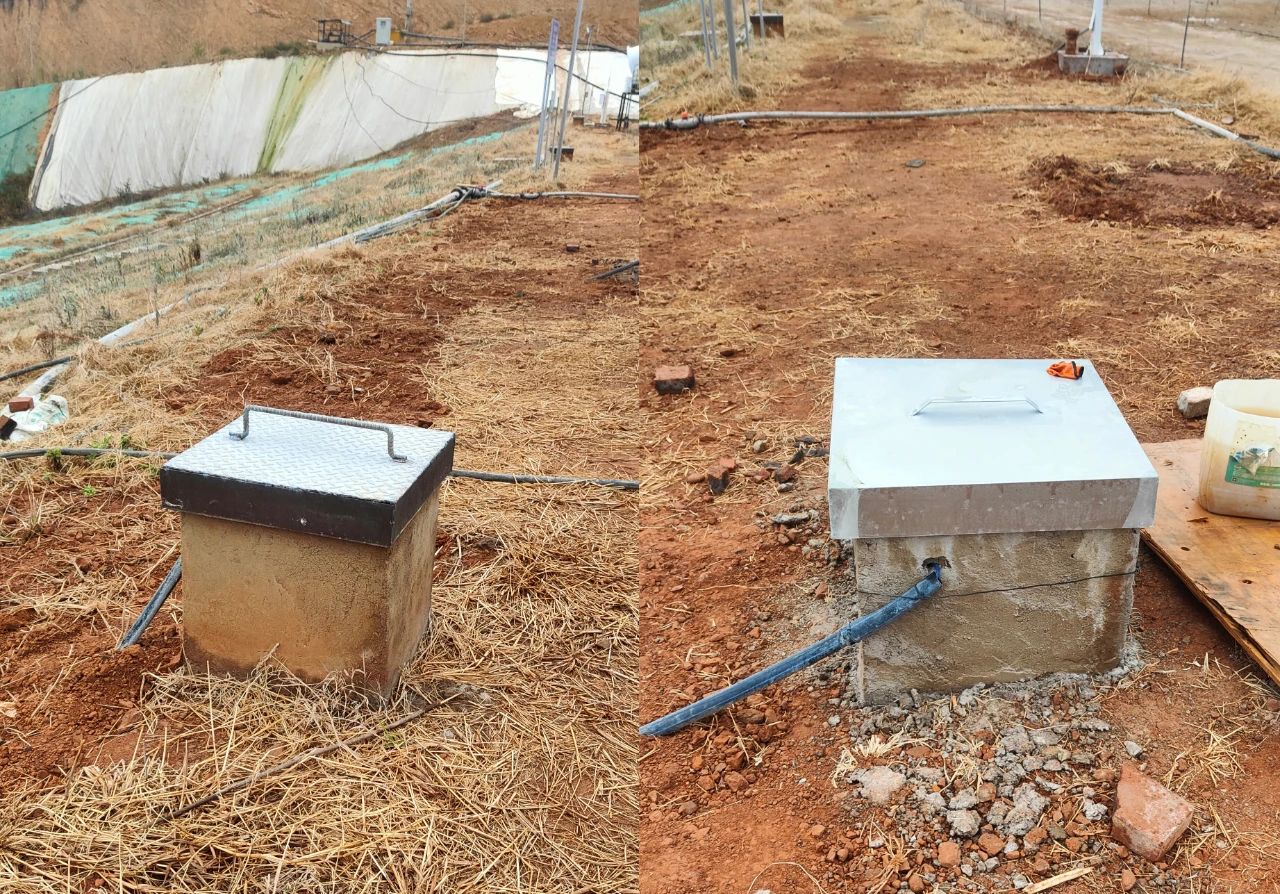

左：浸潤線監測站 右：深部位移監測站
左：水位監測站 右：雨量監測站
福建省尾礦庫安全監測項目

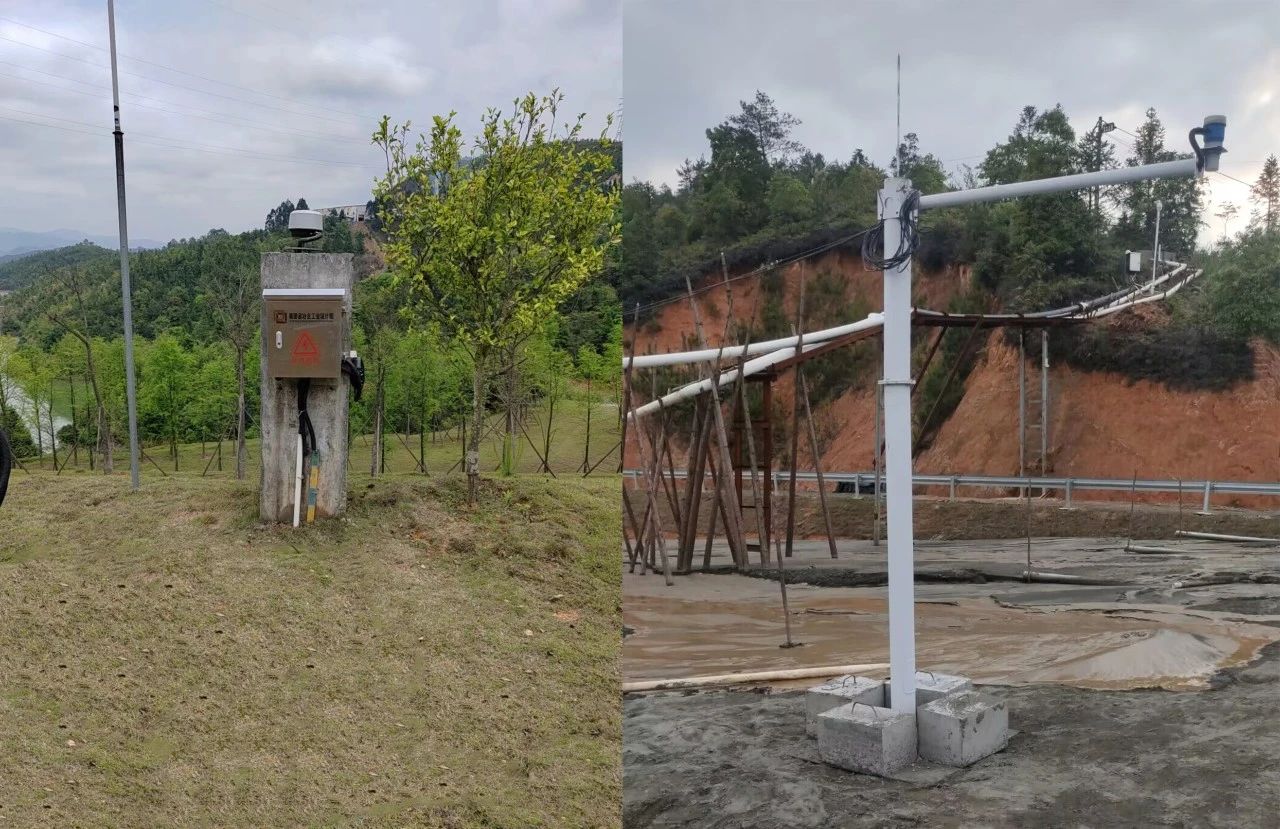

左：GNSS監測站 右：干灘監測站
左：浸潤線監測站 右：庫水位雨量監測站
云錫尾礦庫在線監測系統項目
北斗位移監測站
鈾業尾礦庫安全監測項目
左：北斗監測站 右：雨量水位監測站
